Sunday, August 23, 2009

Simple Wind Turbine

Sumber power yang digunakan pada Pamaton Repeater, dengan solar cell dan kincir angin sederhana. Pada kincir angin pembangkit tegangan yang digunakan yaitu permanen magnet dari ametek 20 Volt DC, arus yang dihasilkan 1-2A.

Baling-baling yang digunakan sebanyak tiga buah dari kayu ulin (kayu besi) dan dilapis resin fiber.

baling-6 baling-5 baling-3

Pemasangan Baling-baling

Baling7

Kincir-5Kincir-4



video

Cavity Filter, Meredam Interference

Salah satu cara untuk meredam interference pada receiver repeater yang ditimbulkan stasiun radio lain ataupun transmite dari repeater itu sendiri, adalah dengan menggunakan filter receive. Pada Pamaton Repeater menggunakan cavity filter (filter tabung) sebanyak 3 buah. Penggunaan cavity filter ini sangat membantu meredam interference, sehingga stasiun amateur yang dengan daya kecil dapat diterima dengan baik.

Cavity-1

Sumber:

Understanding, Maintaining & Re-Tuning Antenna Duplexers
By:William F. Lieske, Sr. Founder, EMR Corporation

http://www.emrcorp.com/techinfo/3/pdf/Duplexer_Manual.pdf

Sunday, August 9, 2009

Perbaikan & Penggantian Antenna Repeater Pamaton

Tanggal 1 Agustus & 6 Agustus, rekan-rekan Pamaton kembali mendaki Gunung untuk perbaikan & penggantian antenna.

Antenna Transmite sebelumnya menggunakan Antenna vertical Gazden, diganti dengan Antenna Vertical Diamon F22.

Antenna receive menggunakan Diamond F23 yang telah diperbaiki, karena beberapa kali patah akibat angin yang kuat di puncak gunung dan satu kali terkena petir.

Antenna Receive & Transmite Pamaton Repeater yang sedang dipasang oleh YC7MCB & YD7HJS.

Tinggi Tower antenna 35 meter

Antenna

MCB&HJS

Refreshing & Santai di puncak Pamaton

YC7JBY YC7KQI                              YC7JBY & YC7JFO

JBY & KQI JBY & JFO

YC7JBY YC7KQI & YC7MED

MED

YD7NOK &                              Abah Kaspul Anwar (Kai Anggut)

NOK Kai Anggut

YC7JMN, YC7IFN, YC7JFO, YC7KG, YD7NOK, YC7YBY

Bersama



Puncak Gunung pamaton sehabis hujan dan berkabut awan

YC7ITS, YD7JVN, YC7MAV, YC7JBY, YD7IBD

(bawah YC7LUY&YD&HJS)

ITS & JBY

YC7ITS (Toni Kushartono)

DSC00001

Saat Hujan Gerimis dan Berkabut

Terpal dan plastik bisa jadi selimut kalau dingin……

YD7JVN & YC7JBY

DSC00005

73… good luck

Wednesday, August 5, 2009

Kegiatan Rekan-rekan Pamaton Repeater

Kegiatan tanggal 13 Juni 2009

DSC00023

om…. saya  ikut  mendaki gunung Pamaton

DSC00024

YC7LUY & YD7HJS

Tanggal 21 Juni 2009 Pemeliharaan Perbaikan Antenna

DSC00039

Tanggal 18 Juli 2009 sebelah barat Gunung Pamaton terbakar.

DSC00065

Tempat bernaung habis terbakar api…

DSC00067

YD7JVN & YD7HJS

Menyiapkan Makan Siang & Kolak Pamaton

DSC00070 DSC00073

DSC00071

YC7JUZ & YC7KQI

DSC00075

YC7KQI  & YD7JVN

DSC00076

YC7LUY YC7JUZ, Perbaikan Antena

Thursday, June 11, 2009

eQso, Amateur Radio to Connect the World

eQSO adalah klien/server software program yang dirancang oleh para Amateur Radio untuk menghubungkan Amateur Radio RF gateways dan repeaters melalui Internet. perangkat lunak dapat digunakan oleh Amateur Radio berlisensi dan Short Wave pendengar (SWL) dengan aturan-aturan yang harus diikuti. Sumber eQSO.

Di Indonesia eQso pertama kali dilakukan uji coba pada tanggal 29 Oktober 2002 pada repeater YB0ZZ, Uhf frekuensi 438.080, baca lebih lengkap pada http://eqso.0rari.net

Rekan Amateur yang ingin menggunakan eQSO sebagai PC Client atau RF Gateway dengan link atau repeater bisa melakukan registrasi dan downlaod software pada http://www.eqso.net/.

EQSO

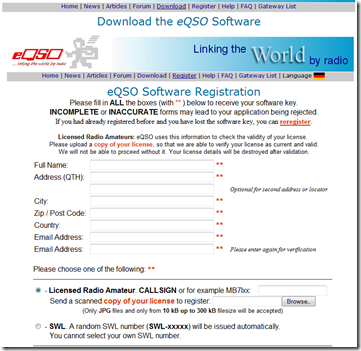

Pada halaman registrasi kita isi data lengkap, dan IAR (IZIN AMATIR RADIO)/(RADIO AMATEUR LICENSE) yang sah dan masih berlaku. Untuk IAR kita scanner atau bisa di photo untuk di upload pada kolom copy of your license to register

EQSO register

Setelah registrasi satu atau dua hari, anda akan mendapatkan konfirmasi via e_mail:

eQSO Registration

Thank you for registering eQSO.

eQSO requires that you confirm your email address before we can process your registration.

To Confirm your e-mail address please click THIS link.

Lakukan confirmasi dengan click THIS link.

Jika anda telah melakukan confirmasi, satu atau beberapa hari eQSO akan memberikan registration key, seperti berikut:

eQSO Registration Key

Your eQSO Registration is complete.

You will need to enter the following information into your eQSO program

Callsign: XXXXXX (di delete)
Password: XXXXXXXX (di delete)
Software Key: XXXXXXXX-XXXXXXXX (di delete)

After the registration it can take up to one day, that you can connect to the server. Don't warry, please wait.

PLEASE - also delete the 'Welcome to eQSO' greeting in the comment line,
then enter your own name and location before connecting to the eQSO server.

NOTE - Keep this information safe: you may need it again if you change computer!

Jika proses registrasi selesai dengan sempurna anda telah mendapatkan Password & software Key.

A. PC CLIENT

Jalankan sofware yang anda download. Awal menggunakan Sebagai PC Client lakukan register pada tampilan eQSO, click pada Register, masukan: callsign, UserPassword, RegisterKey.

Halaman eqso

Registrasi pada program eQSO selesai, click Conect.

Pada Server masukan alamat: eqso.orari.or.id

Pada Room pilih Indonesia, kita akan melihat Rekan-rakan amateur yang aktif baik pada pc client, link gateway atau pada Repeater Geteway.

Pada kolom Callsign/Comment, masukan Callsign, nama & QTH anda

Eqso contac

Untuk berkomunikasi pastikan computer telah terpasang microphone. Atur mic agar tidak over modulasi tekan PTT pada jendela eQso untuk komunikasi.

B. RF GATEWAYS

Penggunaan RF Gateways pada prinsipnya sama dengan PC Client. Untuk menggunakan ini jalankan program yang telah anda download pada eqso DOWNLOAD GATEWAY SOFTWARE HERE .

RF Gateways dapat digunakan secara bersama-sama dengan rekan-rekan amateur di sekitar kita dan lebih luas jangkauannya jika di link pada repeater. Penggunaan ini perlu kita bicarakan dengan Pengurus Lokal atau Pengurus Daerah setempat.

Registrasi pada eQSO RF Gateways, jika anda gunakan untuk repeater maka tambahkan pada callsign anda –R (Misalnya YB7ZGP-R), atau jika untuk link tambahkan –L (misalnya YC7KG-L).

Register RF gateway

Masukan UserPassword dan RegisterKey, seperti yang kita isi pada saat register di PC Client (UserPassword dan RegisterKey yang anda dapatkan dari eQSO melalui e_mail anda)

Rf gateway eqso

Pada Server masukan alamat: eqso.orari.or.id

Pada Room pilih Indonesia, kita akan melihat Rekan-rakan amateur yang aktif baik pada pc client, link gateway atau pada Repeater Geteway.

Pada kolom Callsign/Comment, masukan Callsign dan menambah -R (untuk repeater) atau –L (untuk link), nama & QTH anda


Interface

Agar bisa bekerja dengan Repeater atau link kita perlu menambah sedikit alat sebagai interface. Banyak contoh-contoh interface sederhana. Sumber skema ini di dapat pada:

Simple Radio PTT To Computer Interface Circuits
SSTV, PSK31, RTTY, CW, EchoLink, eQSO etc.
By Peter G4KQU, web site Http://www.g4kqu.co.uk

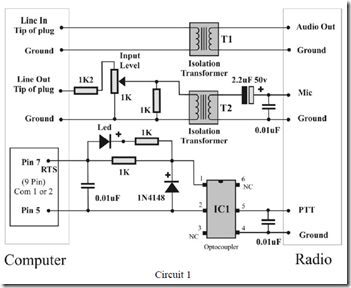

Interface 1 (by Peter G4KQU)

Pada interface ini menggunakan 2 buah transformers audio 600 ohm dan ic powered optocoupler RS 232, yang bertujuan untuk mengurangi interference computer pada transceiver

Interface-1

Daftar Komponen

3 x 1k ¼ watt resistors - 1 x 1.2k ¼ watt resistors
1 x 1k Potentiometer lin – 1 x 2.2uF 50v capacitor - 3 x 0.01uF capacitors
2 x (T1 & T2) 600 ohm transformers type 9000 RS Number 208-822
1 x IC1 optocoupler 4N25 RS Number 597-289
1 x Red LED (High sensitivity type) - 1 x Diode 1N4148 - 2 x 3.5mm Stereo plugs
1 x 9 Pin D plug ( Com port 1 or 2) & cover
Screened cable - Project Box

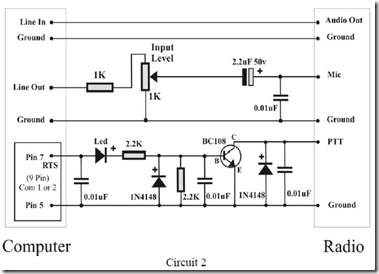

Interface 2 (by Peter G4KQU)

Pada skema ini tida menggunakan transformers audio & optocoupler, untuk menggerakan PTT dari RTS (pin7) dibantu dengan transistor BC108 atau atau jenis NPN transistor yang sejenis.

Interface-2

Daftar Komponen

1 x 1k ¼ watt resistors - 2 x 2.2k ¼ watt resistors
1 x 1k Potentiometer Lin - 1 x 2.2uF 50v capacitor - 4 x 0.01uF capacitors
1 x Red LED (High sensitivity type) - 2 x Diode 1N4148 - 2 x 3.5mm Stereo plugs
1 x BC108 Transistor - 1 x 9 Pin D plug ( Com port 1 or 2) & cover
Screened cable - Project Box

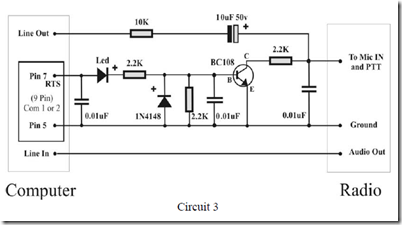

Interface 3 (by Peter G4KQU)

Interface pada Handy Tranceiver adalah combinasi antara mic dan PTT, audio diatur dari audio out computer & audio dari HT.

Interface-3

Daftar Komponen

3 x 2.2k ¼ watt resistors - 1 x 10k ¼ watt resistor - 1 x 10uF 50v capacitor
1 x 2.2uF 50v capacitor - 3 x 0.01uF capacitors - 1 x Red LED - 1 x Diode 1N4148 2 x 3.5mm Stereo plugs - 1 x BC108 Transistor
1 x 9 Pin D plug ( Com port 1 or 2) & cover
Screened Cable - Project Box

Pengaturan Rig Keying pada eQSO sebagai berikut:

Setup rig keying

Pengaturan autoconnect pada PC

Dari shortcut click mouse kanan, propertis dan tambahkan autoconnect pada kolom:

Target: "C:\Program Files\eQSO Rf Gateway\dtmfclient_m0zpd.exe"autoconnect

Shortcut

Autoconect

Selamat ber QSO dengan anggota Amateur se Nusantara & Dunia. Perlu diperhatikan tata cara Komunikasi sesuai dengan aturan yang berlaku, Syahriyan YC7KG, 73….

Literature:

1. eQSO web site Http://www.eqso.org

2. Simple Radio PTT To Computer Interface Circuits
SSTV, PSK31, RTTY, CW, EchoLink, eQSO etc.
By Peter G4KQU
, web site Http://www.g4kqu.co.uk

3. http://eqso.orari.or.id/interface.html

Tag Technorati: {grup-tag}

Sunday, May 24, 2009

Perbaikan Kincir Angin (wind Power)


Gunung Pamaton dari jarak 2 km pada posisi sebelah barat gunung.


Panorama dari puncak gunung Pamaton



Yan

Pada tanggal 23 Mei 2009, Rekan-rekan Pamaton mendaki Gunung Pamaton untuk perbaikan kincir angin. Perbaikan yang dilakukan adalah penggatian baling-baling (blades) jenis vertical.


Rekaman Kegiatan Pendakian:


YD7HJS, Bang Suryani dan YD7IBD saat pendakian Membawa baling-baling (blades)






YC7JMN, YD7NAA, YD7HIS, YD7HJS merakit baling-baling (blades)

Baling-baling terbuat dari kayu jenis keruwing.




Baling-baling (blades) sedang dipasang pada kincir angin






Selesai memasang baling-baling, saat pengujian angin kurang bertiup, sehingga belum dapat mengukur kuat arus yang dihasilkan, semoga minggu yang akan datang dapat diukur hasilnya.






Air sudah mendidih, membuat minuman kopi, teh, mi rebus,

YD7IBD, YC7NFN, YC7MAV, YD7JVN






Santai di puncak gunung pamaton YD7NNA dan Aya
lapar... makan dulu...






Mas Bambang; "yang penting semangat supaya bisa sampai puncak"
gitu loh....





Mas Bambang lagi mikir; "wah sinyalnya kok belum dapat ya"







YC7MAV, YC7JBY, tidur............ man...







Siap akan turun gunung photo dulu aahhh....
dari kiri:
YC7JMN, YD7IBD,YD7HJS, YD7JVN, YC7MAV, YC7NFN, YC7LUY, YC7JJR
